W-D23熒光光纖溫度采集器 發布日期：2025-03-21 瀏覽次數：905
1.1 產品簡介：
●  D23系列熒光光纖溫度采集器，主要應用于高低壓輸配電系統接頭、觸頭等電力危險熱點的溫度監測，為電力設備安全保駕護航。本溫度采集器基于熒光光學原理，通過熒光材料的溫度特性來進行溫度測量。光纖材質的特性，使其表現出極佳的抗干擾性、可靠性及穩定性。其絕緣耐壓等級、測溫精度及使用壽命都優于同行業測溫類型產品。適用場合廣泛，尤其是高壓、強干擾 等惡劣環境的下高精度的溫度監測。

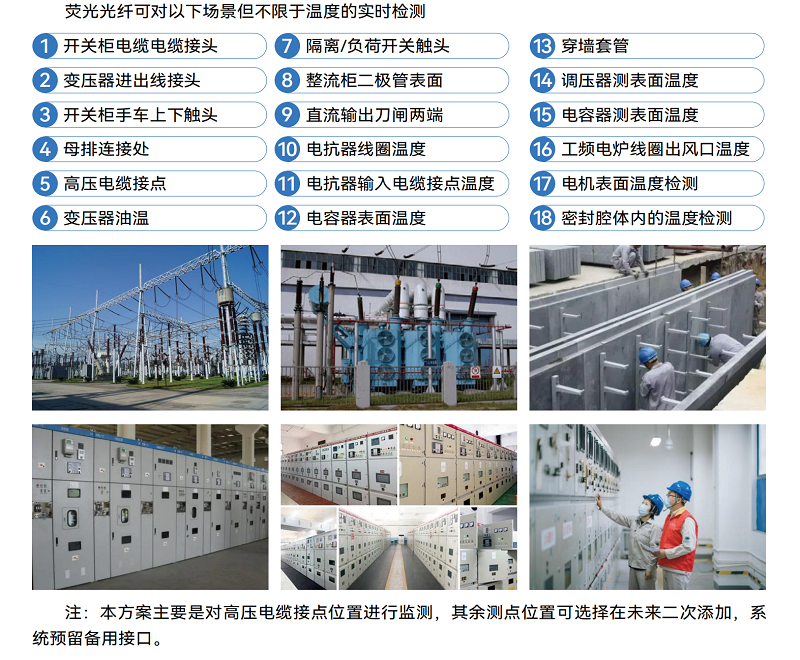

1.2 使用場景：

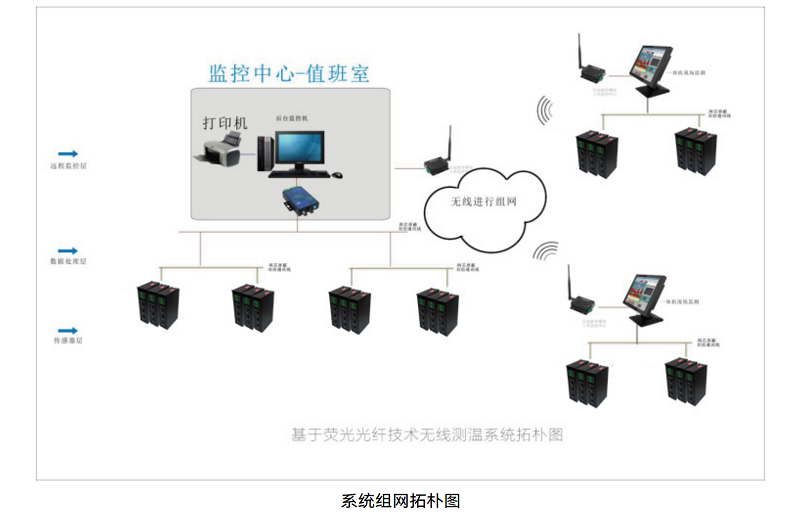

2.1 系統網絡拓?fù)鋱D如下：



2.2 組網說明:
2.2.1 ：系統分為三個層：現場采集層、通信層、系統平臺。
2.2.2 ：現場采集層由熒光光纖傳感器、現場光纖數據分析裝置組成，由于光纖屬于本安防爆型產品，具有優秀的防水、防氣、天然絕緣等特性，可以直接安裝在被測部位。具有極高的反應速度和精確的測量精度?，F(xiàn)場光纖溫度解調裝置根據需要可以配置，每個裝置可以接入3路測溫光纖傳感器，采用級連方案，導軌式安裝，需要多點時，可以一主多從的接入多達30臺。對于就近的點數可以采用延長光纖線的方式解決，一般對于高壓開關柜，采用測開關柜的動靜觸頭，母排的進出線接點的方式。
2.2.3 ：系統平臺層，主要包括電腦、打印機、報警裝置及系統處理軟件，用于實時監測溫度數據，同時發生預警及報警時，及時反饋給用戶，以達到預防事故發生的作用。

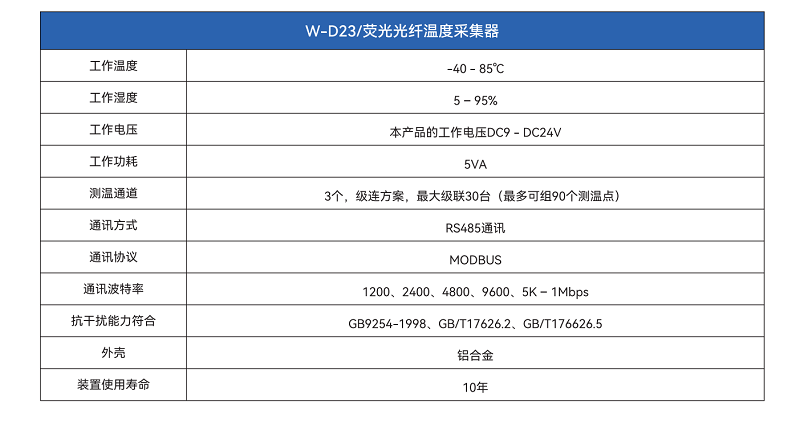

3.1 熒光光纖采集器參數：

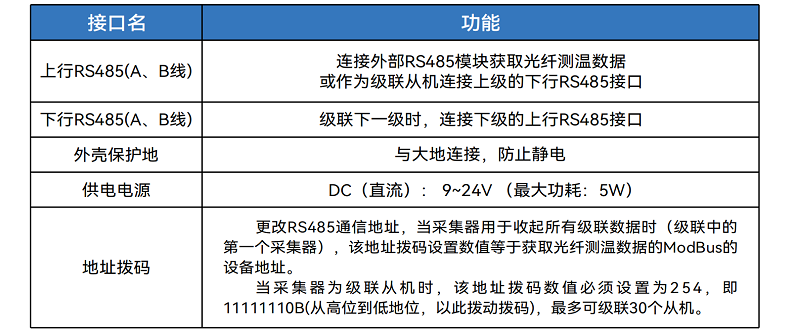

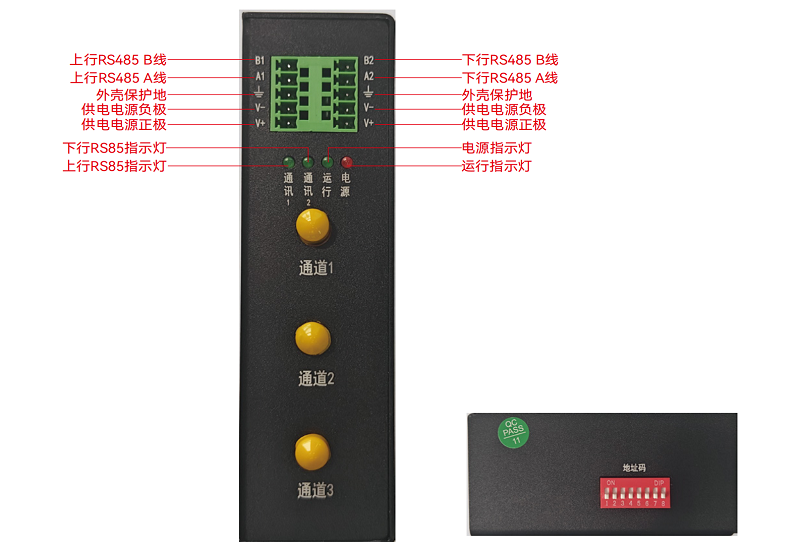

3.2 采集器接口功能定義:









3.3 接口功能說明:

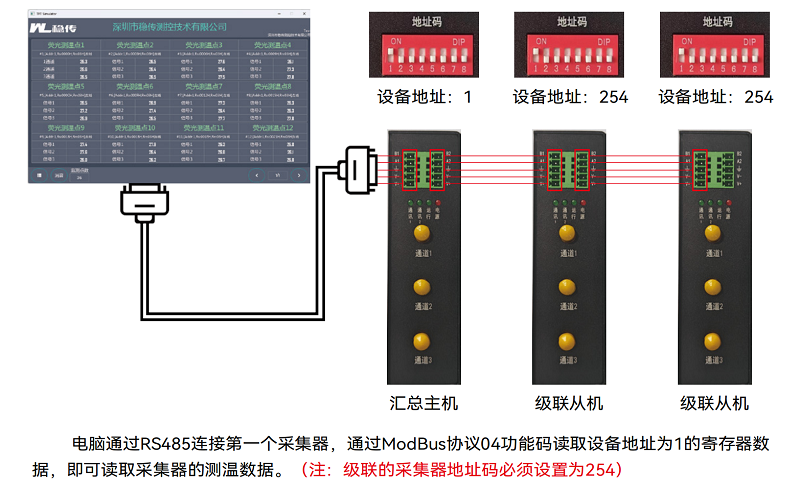

3.4 級聯示例圖:

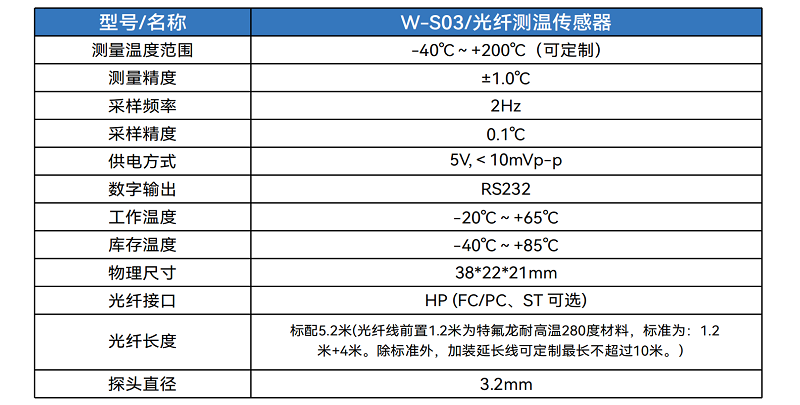

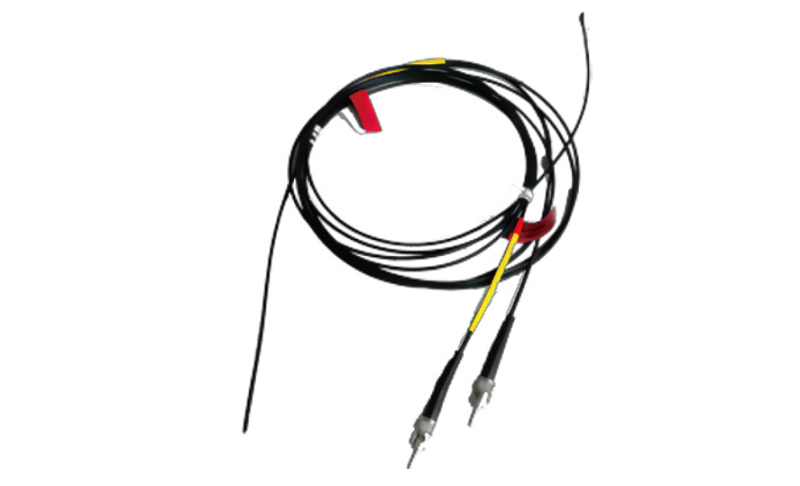

3.5 熒光光纖傳感器參數:





a)、光纖采用耐溫阻燃材料，其溫度范圍0℃-200℃，光纖本安防爆，擁有優秀的絕緣、防水、防氣、防腐能力。
b)、先進的微電子技術、無線射頻通訊技術，將各光纖采集的溫度信號與無線通信巧妙地結合在一起。解決的布線及遠距離通信的問題。
c)、一個D23分析裝裝置同時接3個熒光光纖傳感器，通過延長線可以測量幾十公里外的溫度點（一般不會這樣配置，根據分布點的狀態進行靈活配置）。
d)、絕對安全地安裝開關柜動/靜觸頭、電纜接點外層、電纜或母排結合部。
e)、除完全的電氣隔離設計外、本裝置及傳感器還通過了各種嚴格的測試，具有在強磁干擾、環境惡劣的地方正常工作的能力。

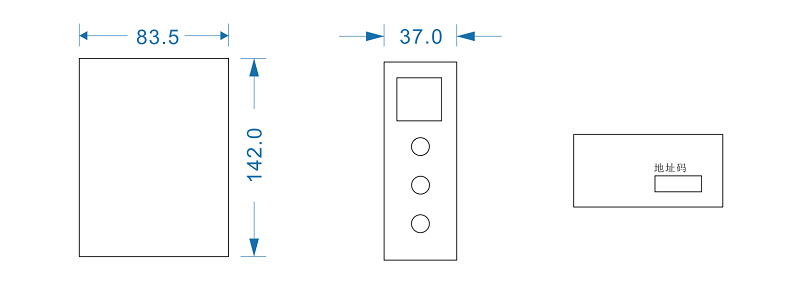

4.1 主機外形尺寸（單位：mm）:

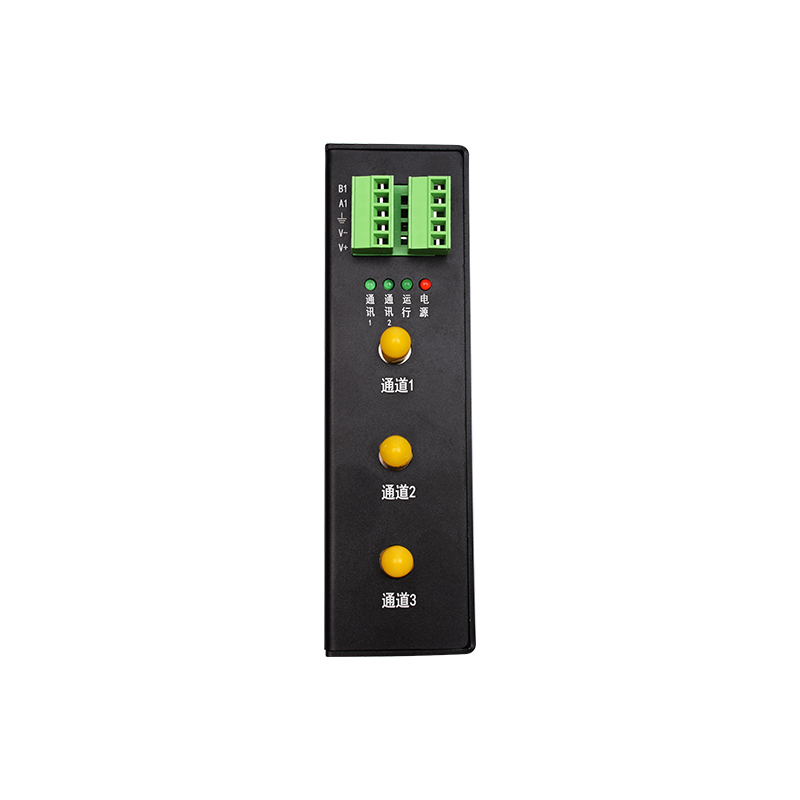

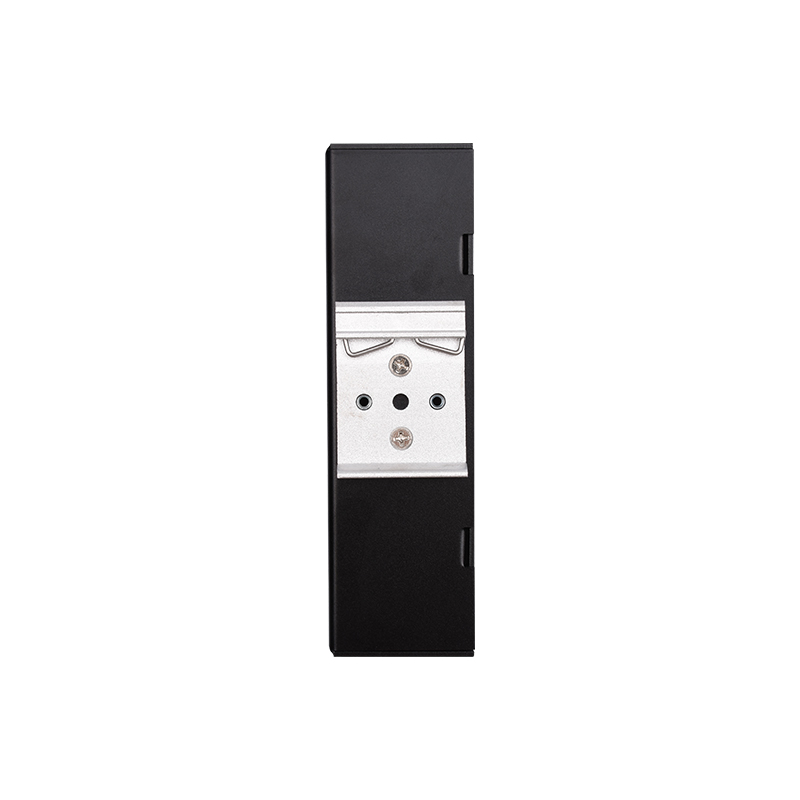

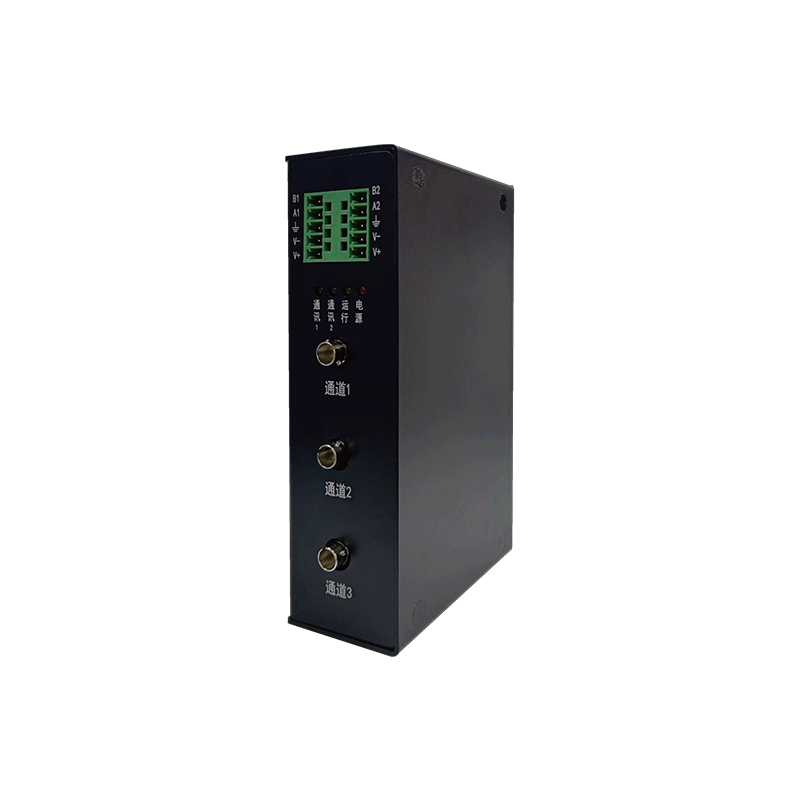

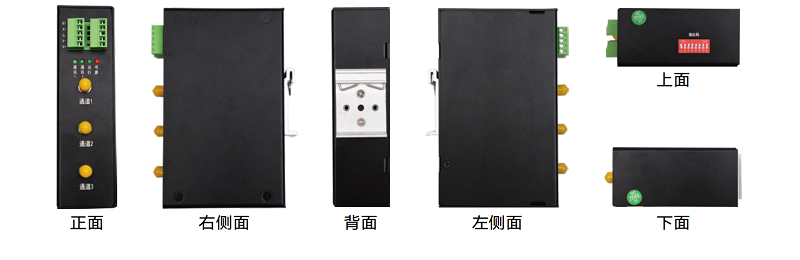

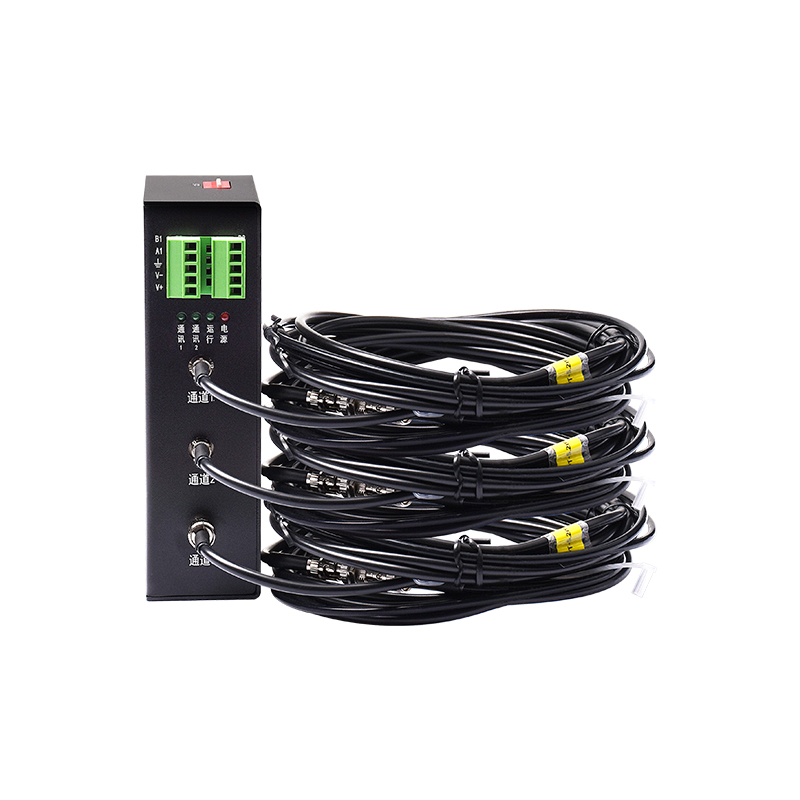

4.2 實物圖片（主機）:
